CMA COATING

DIEHARD COATING

DIEHARD 코팅은 금형의 코팅전 실시하는 질화의 경도 특성, Cr계코팅의 인성 및 내식성, TiAl계 코팅의 경도 및 내열성을
나노구조화를 통해 결합 및 극대화 시키고 코팅층의 표면에 윤활박막의 탁월한 저마찰 특성과 내소착성을 부여함으로써
난성형재 (SUS, Al), 특히 고장력강 (590 Mpa 이상)의 성형에 최적 화된 최고의 내구성을 보장하는 복합나노코팅 입니다.

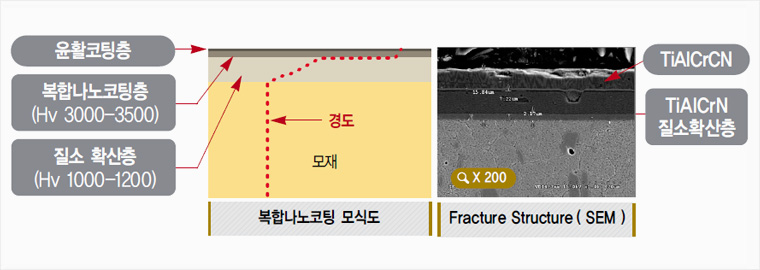

코팅층의 구조

DIEHARD 코팅 적용분야 및 효과

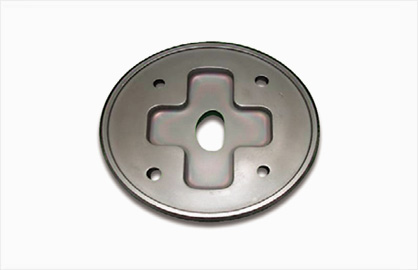

알루미늄압출다이 (TIALCrCN)

적용분야

고장력강(590 Mpa이상) 성형용 금형

SUS,Al 성형용 금형 (단조, 드로잉)

기타 윤활 및 내열성 요구 금형

DIEHARD 코팅의 특성

코팅물질 : Al 용 앤드밀

코팅층경도 : 피스톤링, 태핏 등

마찰계수 : SUS, Al 단조/드로잉

내열온도 : 1000℃

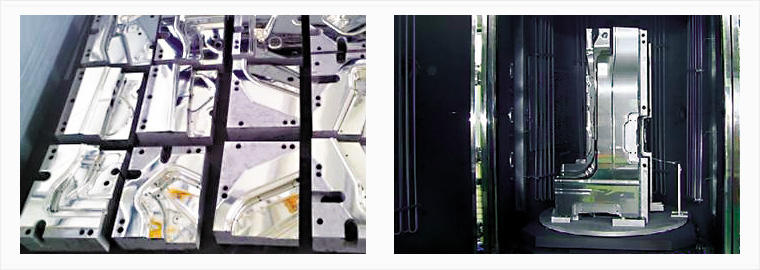

VF CAR INNER LOW 980 Mpa 외

평가항목 가중치(%) 목표치 결과치 평가방법
경도 20 30Gpa 이상 33Gpa Nano-Indenter
평활성 10 Ra 0.2 이하 Ra 0.04 Roughness tester
내열성 20 900℃ 이상 1063℃ TGA
밀착력 20 70N 이상 75N Scratch test
마찰계수 10 0.4 이하 0.21이하 Tribotester
내식성 10 10-7 A 이하 6,4x10-9A 분극전위시험
코팅균일성 10 ±10% 이하 ±6% SEM

(주)국민진공 / 대표 : 허 정 / 사업자등록번호 : 514-81-56448 / E-mail : kmvac@kmvac.co.kr
본사/대구공장 : 대구광역시 달성군 구지면 달성2차동1로 25 / TEL : (053)581-3611 / FAX : (053)581-3612

copyright (c) 2016 KMVAC.CO., LTD. all right reserved.
